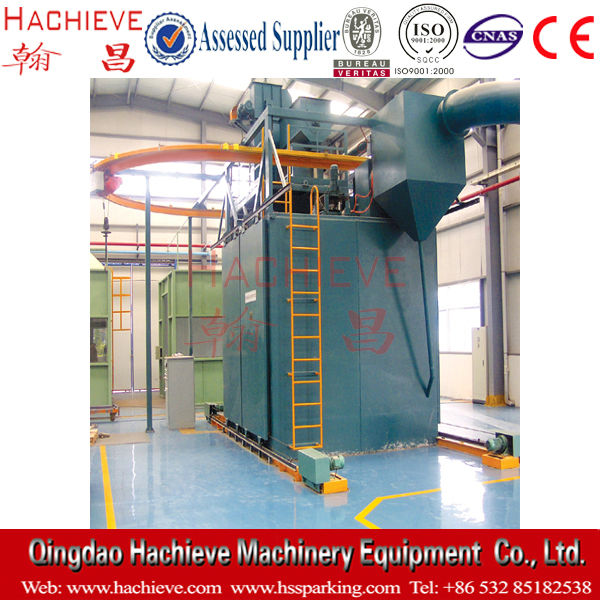

悬链式抛丸机
悬链式抛丸机
产品标签: 悬链式抛丸机
产品型号: Q38/Q48/Q58
产品类型: 悬链式
浏览次数: 13593次
马上咨询:
贵宾免费热线:400-008-0910
设备咨询热线:0532-86110910
产品订购:
分享到:

点击放大

Introduction
Video

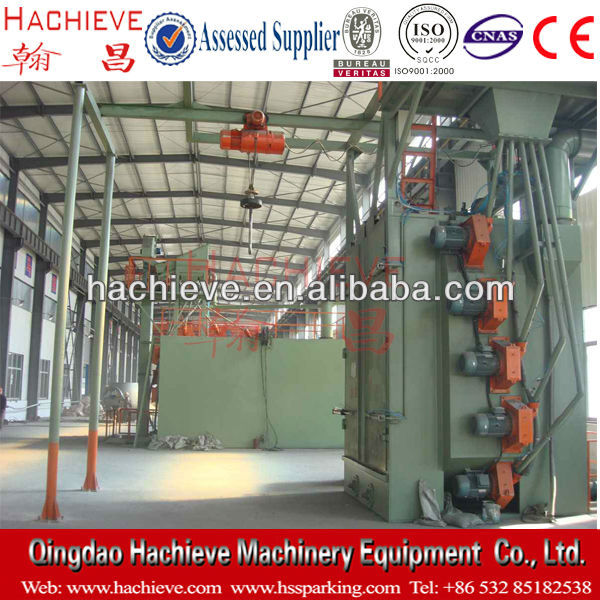

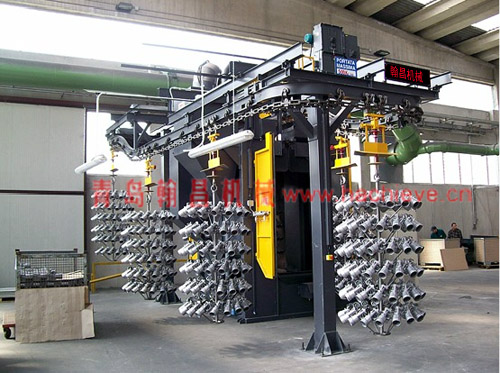

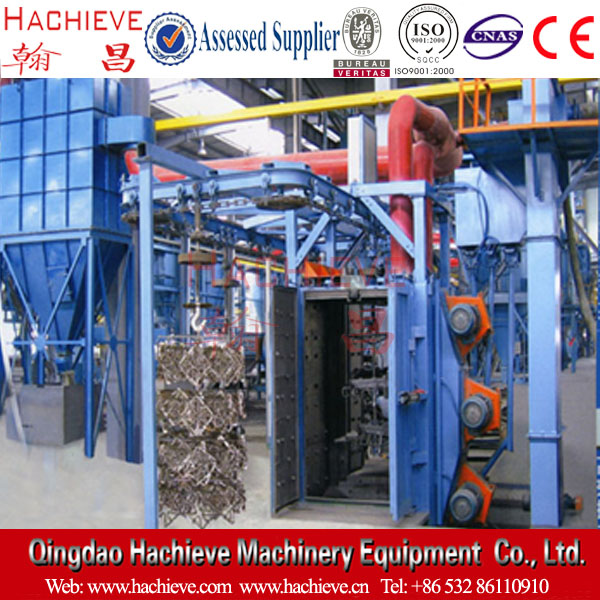

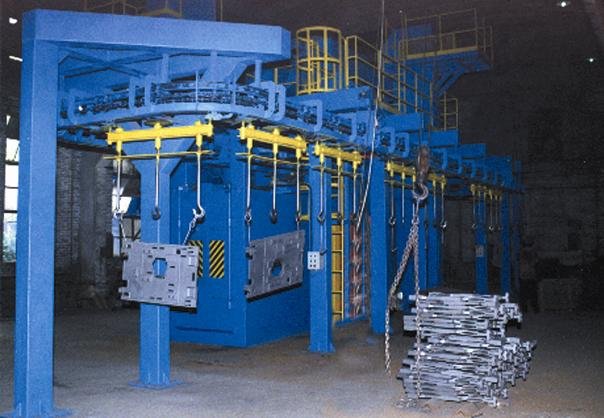

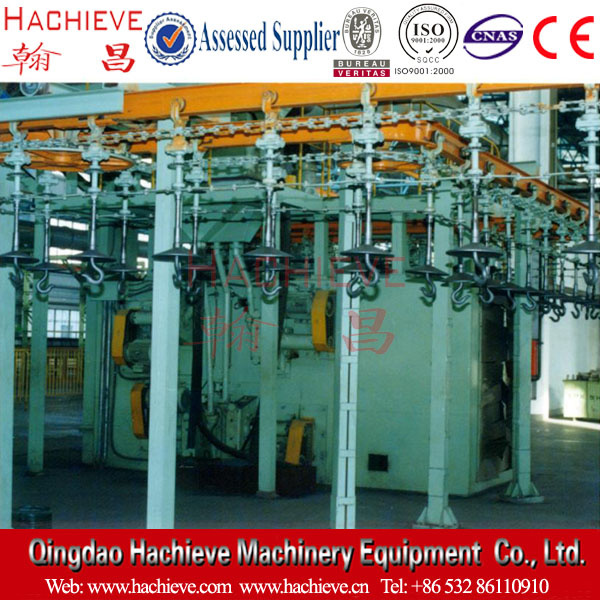

Q38系列双程吊链式抛丸机

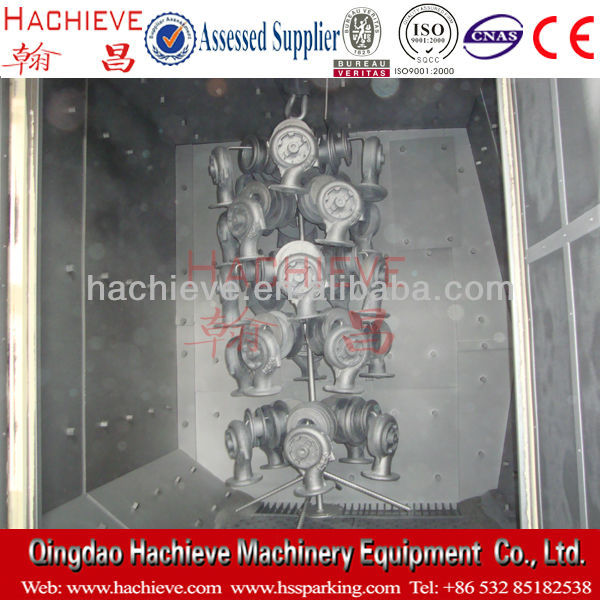

本机具有生产效率高等特点,适合于批量生产的中小铸件、锻件及热处理件的表面清理或强化,尤其对汽车、拖拉机、柴油机、电机、阀门等行业比较适应。

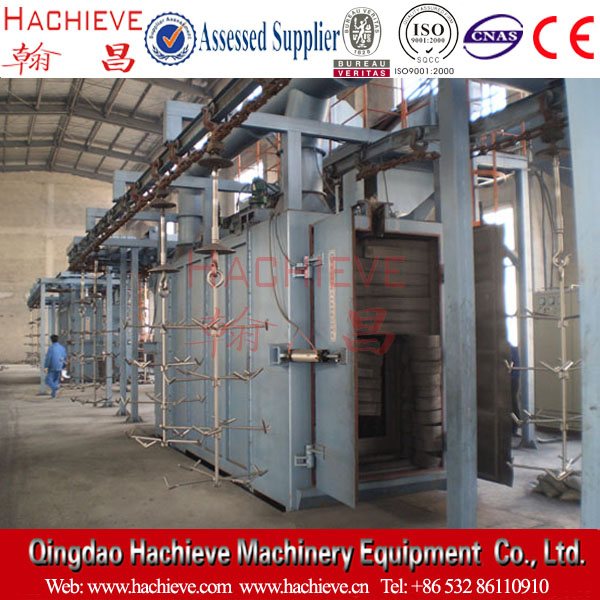

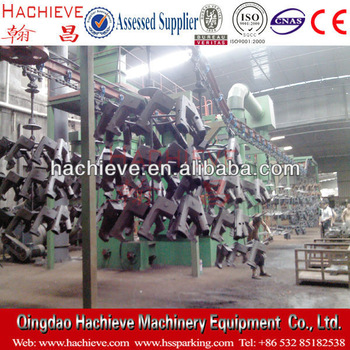

Q48、Q58系列吊链步进   该机适应于批量生产的铸件、锻件、钢结构的清理,由于采用步进方式,提高了弹丸利用率和生产效率,对表面及内腔较复杂的工作,如发动机缸体盖、电机壳体等清理效果尤佳。

Q38系列双行程吊链式抛丸清理机



   项目

  单位

Q383C

Q384C

Q385C

生产率

/h

50,65 38,49

70,80

75

吊钩运行速度

m/min

0.5,0.65

0.8,0.93

0.65

单钩吊重

kg

250

400

500

吊钩间距

mm

600,800

800

800

抛丸量

kg/min

4×250

6×250

5×250

通风量

m3/h

18000

26500

23700

清理工件尺寸

mm

500×1200
700×1200

700×1500

700×1500

外形尺寸

mm

11764×5525×8254

15308×14706×9542

11783×10063×7500

地坑深度

mm

2070

2667

1700

功率消耗

kw

75.3

122.6

106.75

机器总重

Kg

19370

53600

31877

Q48系列吊链步进式抛丸清理机



序号

产品名称 /项目

Q483

Q485

Q4810

1

生产率(/h)

10

10

10

2

吊链运行速度(m/min

2.44

7.34

2.44

3

工件比较大重量(Kg

300

500

800

4

吊链吊距(mm)

2560

2560

2560

5

抛丸量(Kg/min

250*2

250*3

360*6

6

除尘风量(m/3h

6000

10000

25000

7

清理工件尺寸(mm

1000*1400

1200*1700

700*2400

8

总功率(Kw

38.75

58.43

85

9

外形尺寸(mm

8450*5350*5003

12235*5410*9411

4500*5350*5003

10

机器总重(Kg

11150

18365

11300

Q58系列积放链式抛丸清理机


序号

产品名称/项目

Q583

Q5810

1

生产率(/h)

30-60

50

2

工件比较大重量(Kg

300

1000

3

抛丸量(Kg/min

250*4

360*6

4

除尘风量(m/3h

18000

25000

5

清理工件尺寸(mm

1000*1500

750*2400

6

总功率(Kw

127.25

160

7

外形尺寸(mm

18000*5960*6440

17700*9615*10000

8

机器总重(Kg

32000

32500
